220 TJ+

Технический паспорт

Эксплуатационные характеристики

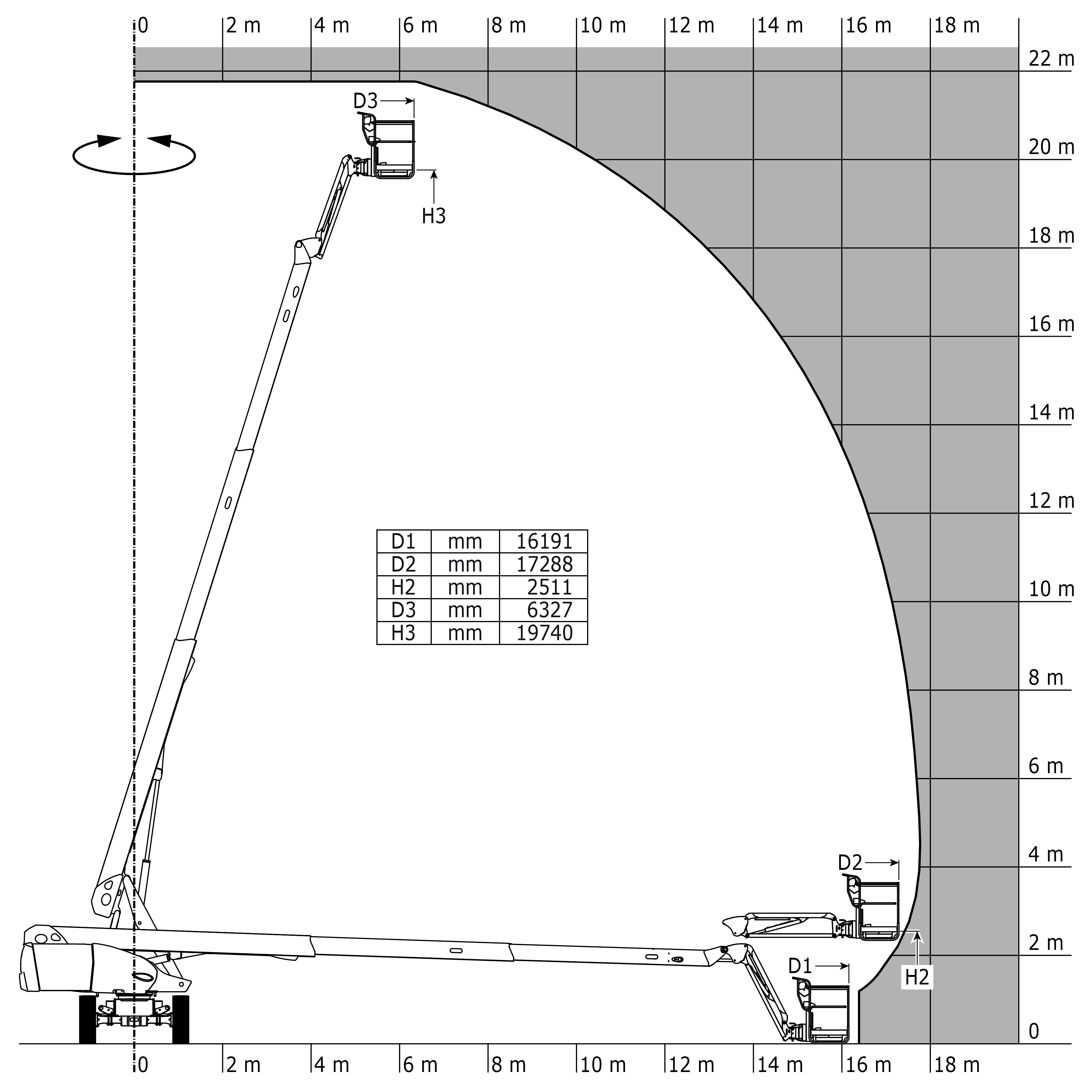

Грузовая диаграмма (EN1459-B) :

Высота подъема	19.74 m	64'9"
Грузоподъемность	350 kg	771.6 lb
Грузоподъемность (кол-во людей)	3
Exterior lifting capacity (no. of people)	3
Горизонтальный вылет	17.78 m	58'4"
Ходовая скорость	5.4 kmh	3.36 mph
Рабочая скорость	1 kmh	0.62 mph

Общая длина	10.05 m	33'0"
Длина (габаритная, в сложенном положении)	7.35 m	24'1"
Колесная база	2.8 m	9'2"
Ширина	2.48 m	8'1"
Высота	2.52 m	8'4"
Высота (габаритная, в сложенном положении)	3.03 m	9'1"
Вес (без груза)	13600 kg	30000 lb
Радиус поворота	4.4 m	13'1"
Дорожный просвет	0.44 m	1'5"

Габаритная схема (вид сбоку) :

Габаритная схема (вид сверху) :

Габаритная схема (вид спереди / сзади) :

Давление (бар)	400 bars
Объем гидравлического резервуара	94 l	24.83 gal

Количество колес (передний/задний)	2/2
Количество ведущих колес (передний/задний)	2/2
Количество поворотные колес (передний/задний)	2/2
Размеры шин (передних колес)	1.02 x 0.36
Размеры шин (задних колес)	3.34 x 1.18
Шум на посту управления	104 dB
Вибрация рука — плечо	<0.5 m/s

мачты

стандартное оборудование

Solid tyres curd-on
Топливная емкость с отметкой низкого уровня
Встроенная помощь в диагностике
Передний мост с ограниченным скольжением
Звуковой сигнал тревоги и световые сигнализаторы (развал, перегрузка, опускание)
Indicator light (when turret is over 90°)
Активная качающаяся передняя ось
Telematic predisposition
Выключатель для аварийного останова в корзине и на Вращение башни
Защитный колпак для пультов управления
корзина 2 300 мм
Дифференциальная блокировка на заднем мосту
Резервный электрический насос
Устройство для подключения 230В
4 рулевых колеса «Крабовый» ход
4 одновременных движения
2 wheel steer
Двигатель на вращающейся подвеске
Проблесковый маячок
Непрерывное вращение башни
